Rédaction le 08/12/2018
Mise à jour le 30/06/2019
Ou comment intégrer la détection de mouvement “correctement” dans Jeedom !
Pré-requis :
- des caméras dont le flux peut s’intégrer dans MotionEye ;
- c’est tout ! Le reste c’est dans Jeedom…
Une petite machine virtuelle de plus… mais pourquoi ?
Vous possédez des caméras, oui ! Personnellement pendant longtemps, j’ai souhaité tout centraliser sur Jeedom, mais certaines fonctions ne sont pas ou pas assez bien intégrées et les plugins ne comblent pas certaines lacunes.
Le plugin Caméras vous suffira côté Jeedom pour :
- enregistrer, transmettre une photo,
- piloter une rotation de caméra,
- enregistrer une vidéo.
Mais la détection de mouvement dans tout ça ? Justement une solution est l’utilisation de MotionEye. D’autres solutions existent MotionEyeOS (un OS complet intégrant cette fonction), ZoneMinder la solution préhistorique, Shinobi etc.
Là encore, à vous de vous faire votre opinion. Mais pourquoi ai-je choisi MotionEye ?
- léger, léger, léger ! La machine virtuelle ou les performances requises pour une machine virtuelle sur d’autres solutions comme Shinobi, ZoneMinder étaient 3 à 6 fois plus importantes !
- l’application Android superbe et simple (avec le VPN pour y accéder) ;
- la possibilité de régler des zones de détection de vos caméras, des seuils ;
- la possibilité d’envoyer cette détection de mouvement à Jeedom pour être notifié, oui !
Mon matériel de vidéo-surveillance :
- des caméras en streaming par JPI : tablettes domotiques, téléphone connectées en Wifi ;
- des caméras intérieures de marque Xiaomi Xiaofang (15/20€ pièce) hackées connectées en Wifi ;
- des caméras extérieures rotatives Wanscam HW0038 branchées en Ethernet+CPL .
Bon, assez parlé, on se lance !

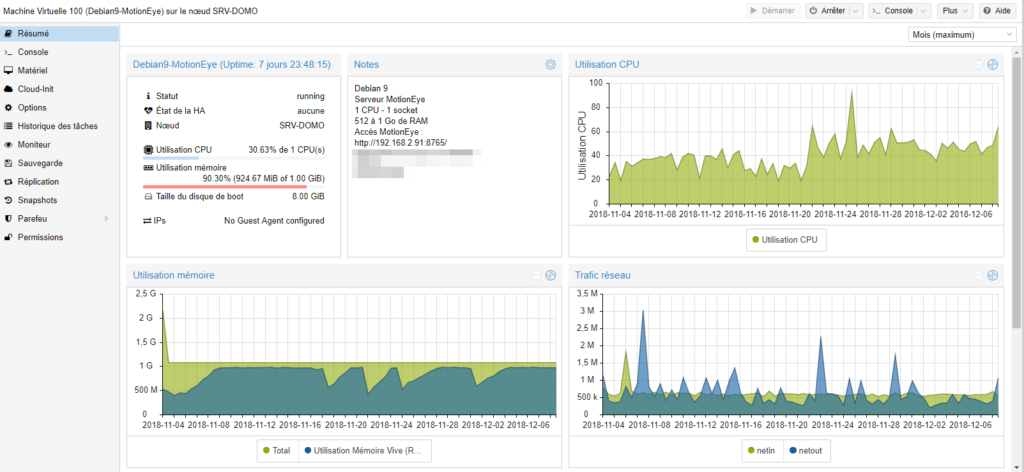

Voici les paramètres que j’ai attribués à cette machine virtuelle après quelques semaines d’utilisation :
- 512 à 1 Go de RAM suffisant – un peu en limite – je suis récemment passé à 1 à 2 Go ;
- 1 core, 1 CPU – j’ai testé 2 cores, rares sont les moments où est proche de 100% sur un seul core ;
- 8 Go de disque dur.
N’oubliez pas de récupérer votre IP ; le login et le mot de passe de votre super-utilisateur pour la partie Jeedom.
Reprenez le fil de la machine virtuelle Apache dans sa partie générique et on se retrouve ensuite :
Déroulez la partie générique de l’installation Debian9 sous Proxmox
https://jeedom-facile.fr/index.php/2018/12/06/machine-virtuelle-apache/
Partie générique de la machine virtuelle
Ensuite, direction votre client SSH connecté à l’IP de votre machine virtuelle MotionEye, votre utilisateur – “super-utilisateur” connecté.
Ajoutons le point de montage où seront stockés vos images, vidéos des caméras. L’intérêt est d’avoir un stockage fiable et extérieur à la VM qui imposerait un disque dur plus important ! Personnellement sur mon NAS. Comme pour Jeedom, pensez à ajouter l’IP de MotionEye dans votre NAS comme autorisé dans le serveur NFS.
mkdir -p /mnt/QNAP
QNAP est ici un exemple, libre à vous de le nommer NAS ou autre chose !
sed -i ‘$a ipdunas:/Domotique /mnt/QNAP nfs rw 0 0’ /etc/fstab
mount -a
cd /mnt/QNAP et faire tab! vous verrez le contenu du point de montage contenu dans le NAS !
Ajoutons les sources d’installation de MotionEye ; mettons à jour puis installons tout cela :
sudo nano /etc/apt/sources.list
Éditez votre fichier en ajoutant cette ligne :
deb http://www.deb-multimedia.org stretch main non-free
Puis on met à jour et on installe tout ce qu’il faut pour MotionEye :
sudo apt-get update
Long mais à la fin c’est installé ! (double tiret !)
sudo apt-get install deb-multimedia-keyring
sudo apt-get update -y && sudo apt-get upgrade -y && sudo apt-get dist-upgrade -y
sudo apt-get install motion ffmpeg v4l-utils -y
sudo apt-get install python-pip python-dev python-setuptools curl libssl-dev libcurl4-openssl-dev libjpeg-dev libz-dev -y
sudo pip install motioneye
sudo mkdir -p /etc/motioneye
sudo cp /usr/local/share/motioneye/extra/motioneye.conf.sample /etc/motioneye/motioneye.conf
sudo mkdir -p /var/lib/motioneye
sudo cp /usr/local/share/motioneye/extra/motioneye.systemd-unit-local /etc/systemd/system/motioneye.service
sudo systemctl daemon-reload
sudo systemctl enable motioneye
sudo systemctl start motioneye
sudo pip install motioneye –upgrade
Puis rebootez votre machine virtuelle MotionEye :
sudo reboot
On reboote
Si vous souhaitez rendre accessible MotionEye par Apache, suivez le tutoriel de la machine virtuelle Apache pour ajouter une redirection sur l’adresse suivante : http://ipvmmotioneye:8765.
Personnellement, je passe par le VPN quand je veux me connecter depuis l’extérieur. Je ferai le point sur cet accès et la configuration dans Jeedom dans un article à suivre.

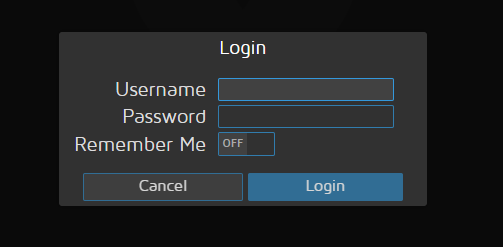

Rendez-vous dans votre interface MotionEye pour ajouter, configurer vos caméras et modifier vos accès.
Je vous donne quelques points pour paramétrer au mieux MotionEye :

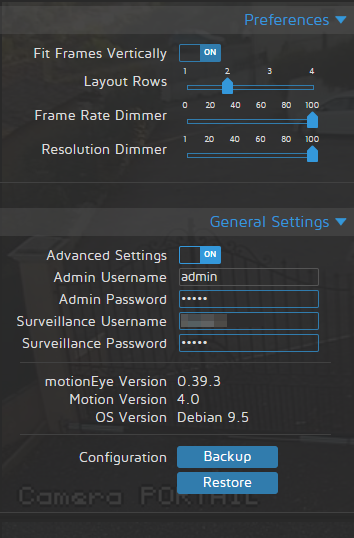

- Dans le menu paramètres, vous pouvez activer les fonctions souhaitées par ON/OFF ;
- Ajoutez un utilisateur de visualisation et son mot de passe ;
- Modifiez le mot de passe de votre administrateur ;
- Comme vous pouvez le remarquer vous pouvez sauver toute la configuration une fois finie ! Sauvez-la sur le NAS.
- Personnellement, j’utilise les flux suivants :
- RTSP – pour les caméras Wanscam sous le format (flux HD = 1; flux SD = 2) : rtsp://ipcamera:554/1
- RTSP – pour le Doorbird : rtsp://ipdoorbird:554/mpeg/media.amp
- MJPEG – pour les caméras avec l’applicatif JPI : http://ipcamjpi:8080/stream/

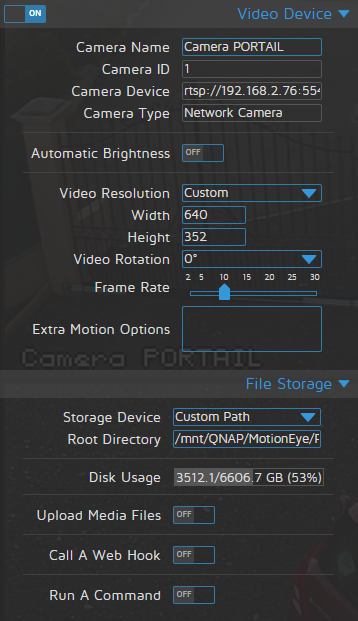

- J’ai limité la solution en 640×352 (faites attention à la résolution de vos caméras et le rafraichissement des images par seconde) cela monte vite en ressources ! et attention à la déformation …
- Je stocke les images – vidéos dans un répertoire du point de montage NAS – 1 répertoire par caméra ;
- Je demande à MotionEye de gérer un nettoyage des fichiers avec un an de données stockées ;
Pour le paramétrage d’une caméra JPI, relisez l’article correspondant.

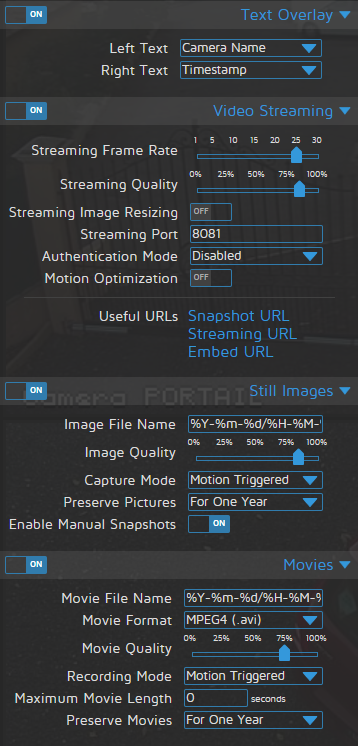

- Je stocke les images en cas de détection de mouvement (Motion Triggered) ;
- J’autorise la prise manuelle de photo (Enable Manual Snapshots) ;

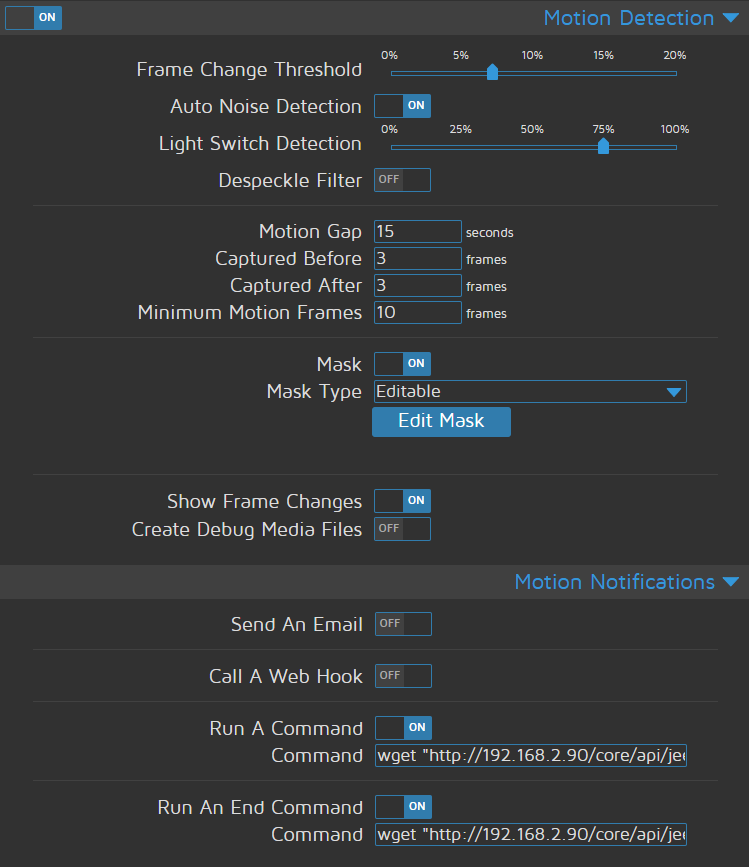

- J’ai paramétré la détection de mouvement en affinant au fur et à mesure des jours :
- entre 5 et 8 % – Frame Change Threshold – le seuil de détection de pixels changeants dans une image pour une caméra extérieure ;
- gestion du bruit automatique par MotionEye – vos pixels “bougent” avec l’ombre, le vent ; laissons MotionEye régler cela ;
- entre 25 et 50% – Light Switch Detection – le seuil pour gérer un éblouissement soudain et éviter un faux positif par un changement brusque d’un grand nombre de pixels ;
- 15 secondes – Motion Gap – délai entre 2 mouvements ;
- 3 – Captured Before – images capturées avant une détection ;
- 3 – Captured After – après … ;
- entre 5 et 10 – Minimum Motion Frames ; nombre d’images successives pour avoir une vraie détection de mouvement.
Je vous engage à lire quelques liens pour mieux régler et comprendre ces paramètres :
http://www.dekloo.net/arduino-raspberry/motioneye-detection-de-mouvement/1403
https://github.com/ccrisan/motioneye/wiki
https://github.com/ccrisan/motioneyeos/wiki/FAQ

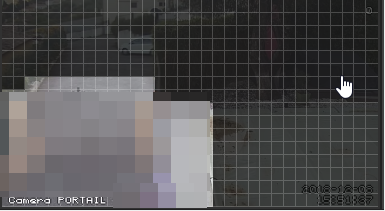

- La mise en place d’un masque permet d’éviter des zones à problème ou publique : carré foncé = non surveillé ; carré clar = surveillé. Personellement, j’utilise un masque éditable et non pas celui “Smart” ; trop de faux positifs ! On sélectionne Editable ; Edit Mask, puis on caractérise sa ou ses zones et on sauve son masque.
- Enfin, le passage à Jeedom mais non, pas ici ! Dans le principe, pour les plus pressés, j’actionne un interrupteur virtuel dans la rubrique Motion Notifications ON/OFF. Je filtre alors cette information en fonction de notre présence ou non et je reçois une notification par Telegram avec une photographie prise par le plugin Camera.
A ce stade, configurez donc vos caméras. Sauvegardez votre machine virtuelle, une fois fini sur votre NAS. Pensez aussi à sauver votre configuration (voir au début de l’article).
Personnellement, j’ai pris un peu de temps pour régler finement ma détection de mouvement mais cela vaut le coup ! Dans l’onglet Motion Detection, une option existe “Create Debug Media Files”. Vous stockez les paramètres qui ont généré la détection de mouvement. Ces fichiers sont présents dans votre répertoire de stockage des photos/vidéos prises. Ainsi vous pouvez mieux régler les paramètres de détection de mouvement donnés plus haut !
Vous allez devoir faire des mises à jour… faire le classique pour votre système si vous souhaitez le mettre à jour :
sudo apt-get update -y && sudo apt-get upgrade -y && sudo apt-get dist-upgrade -yAttention, si vous migrez d’une 0.3x vers 0.4x ; sauvegardez vos fichiers de configuration (option Backup) et même votre VM. Ensuite faites vos mises à jour système et MotionEye puis suivez ce billet pour faire la mise à jour des configurations, sinon vous perdez vos caméras et configurations !
https://github.com/ccrisan/motioneye/releases/tag/0.40
Puis mettre à jour motioneye (tiret tiret) :
Mise à jour de Motioneye
sudo pip install — upgrade motioneye
sudo reboot (pour voir si tout est OK)
Nous avons mis en place notre troisième machine virtuelle dédiée à la gestion des caméras et en particulier d’une détection de mouvement fiable.
La conclusion de cet article !
Retrouvons-nous pour l’intégration dans Jeedom et l’utilisation de la vidéo-surveillance.
Si vous avez aimé cet article, faites le savoir, partagez-le ! Et n’hésitez pas à me supporter 🙂
Merci à vous !
